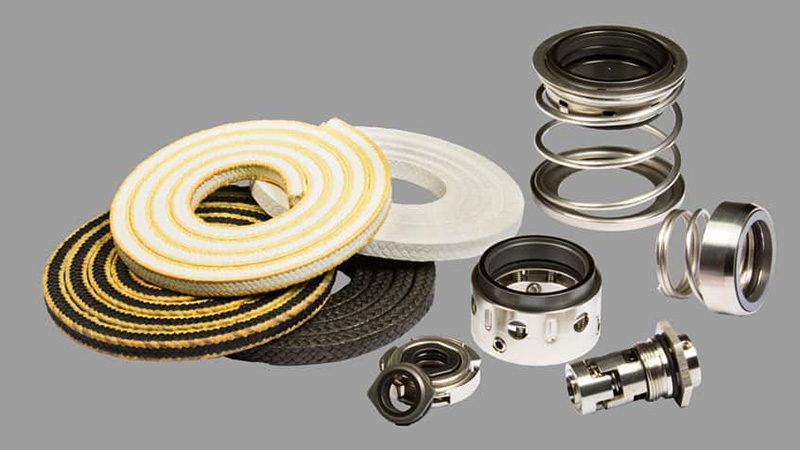

El empaque, el sello y la junta resisten el flujo de fluido desde la cara, el cabezal, la junta y el espacio libre de la maquinaria.

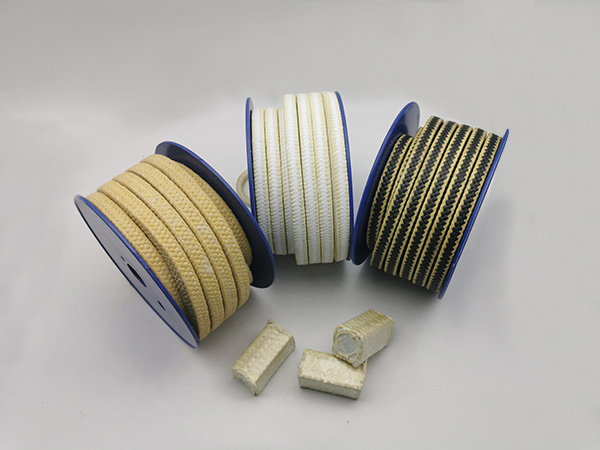

Materiales de embalaje: Fibra, amianto, algodón, materiales sintéticos, plástico, teflón, grafito, etc.

Estructura de embalaje: Torcido, Trenzado y Consolidado.

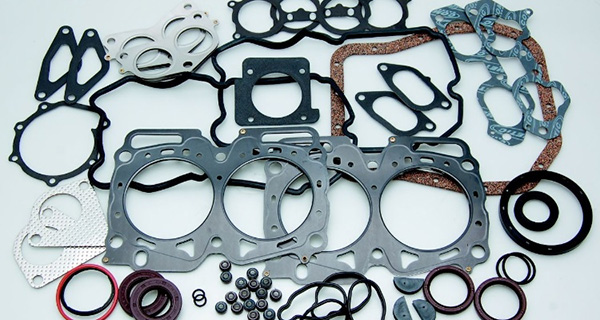

Junta: Una junta es un sello mecánico que llena el espacio entre dos superficies de contacto, generalmente para evitar fugas desde o hacia los objetos unidos mientras están bajo compresión. Las juntas permiten superficies de contacto "menos que perfectas" en piezas de máquinas donde pueden rellenar irregularidades. Las juntas se producen comúnmente cortando materiales en láminas, como papel para juntas, caucho, silicona, metal, corcho, fieltro, neopreno, caucho de nitrilo, fibra de vidrio o un polímero plástico (como el policlorotrifluoroetileno).

Sellos: Los sellos son algo que se utiliza para evitar fugas de vapor y aceite lubricante.

Tipos de sellos:

Sello de empaquetadura

Sello de junta tórica

Sello de anillo de aceite

Sello mecánico

Sello de película de aceite

Sello de gas seco

Sello laberíntico

Sello sintético

Sello de empaquetadura del prensaestopas: se utiliza para evitar fugas de vapores del prensaestopas en la turbina de vapor.

Sello de junta tórica: una junta tórica, también conocida como empaquetadura o junta tórica, es una junta mecánica con forma de toro. Es un bucle de elastómero con una sección transversal en forma de disco, diseñado para asentarse en una ranura y comprimirse durante el montaje entre dos o más piezas, creando un sello en la interfaz.

Las juntas tóricas son uno de los sellos más comunes utilizados en el diseño de máquinas porque son económicas, fáciles de fabricar, confiables y tienen requisitos de montaje simples. Pueden sellar decenas de megapascales (miles de psi) de presión.

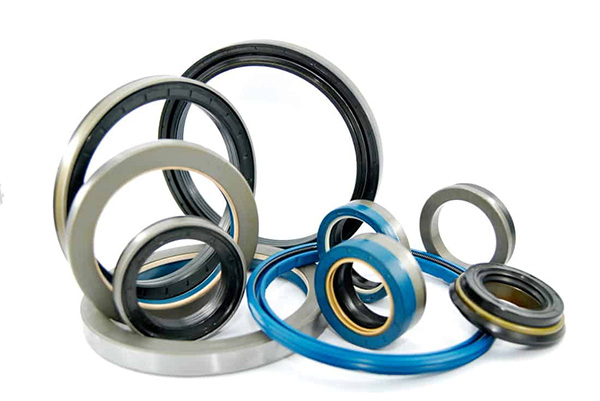

Sellos de anillo de aceite: Los sellos de anillo de aceite son tipos de sellos que se utilizan para evitar fugas de aceite de las piezas de la máquina. Es más eficiente y costoso que el sello de junta tórica.

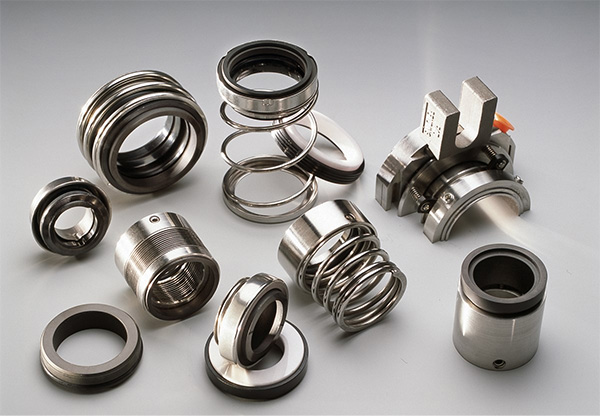

Sellos mecánicos:

Un sello mecánico es un dispositivo que ayuda a unir sistemas o mecanismos evitando fugas, conteniendo la presión o excluyendo la contaminación.

Característica de los sellos mecánicos:

Fugas invisibles

Menos fricción o pérdida de potencia

Ninguno o poco desgaste en el eje o las camisas

Flexibilidad para adaptarse a la deflexión del eje y al “juego final”.

Sin período de mantenimiento

Larga vida

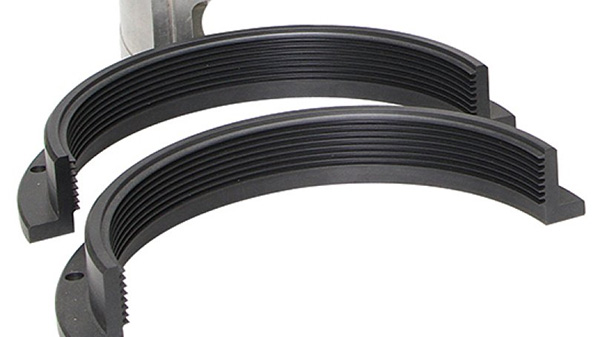

Sello Laberíntico:

Un sello laberíntico es un tipo de sello mecánico que proporciona un camino tortuoso para ayudar a prevenir fugas. A veces se encuentra un ejemplo de este tipo de sello dentro del cojinete de un eje para ayudar a evitar fugas del aceite que lubrica el cojinete.

Un sello laberíntico puede estar compuesto por muchas ranuras que presionan firmemente dentro de otro eje, o dentro de un orificio, de modo que el fluido tiene que pasar por un camino largo y difícil para escapar. A veces existen roscas de tornillo en la parte exterior e interior. Estos se entrelazan para producir el largo recorrido característico que retarda las fugas. Para sellos laberínticos en un eje giratorio, debe existir un espacio muy pequeño entre las puntas de las roscas laberínticas y la superficie de rodadura.

Los sellos laberínticos en ejes giratorios brindan una acción de sellado sin contacto al controlar el paso del fluido a través de una variedad de cámaras mediante movimiento centrífugo, así como mediante la formación de vórtices de fluido controlados. A velocidades más altas, el movimiento centrífugo empuja el líquido hacia el exterior y, por lo tanto, lo aleja de cualquier conducto. De manera similar, si las cámaras laberínticas están diseñadas correctamente, cualquier líquido que haya escapado de la cámara principal queda atrapado en una cámara laberíntica, donde se ve obligado a realizar un movimiento similar a un vórtice. Esto actúa para evitar su escape y también actúa para repeler cualquier otro fluido. Debido a que estos sellos laberínticos no tienen contacto, no se desgastan.

Sellos sintéticos:

Gomas

Nitrilos

Poliacrilatos

Siliconas

Clasificación de los servicios de focas:

Luz

Moderado

Pesado – trabajo

Separación de fluidos
